Metal Boru Bükme Makinesi Sistem Çözümü
Hızlı işlem hızı, yüksek doğruluk, istikrarlı performans, zengin işlevsellik.

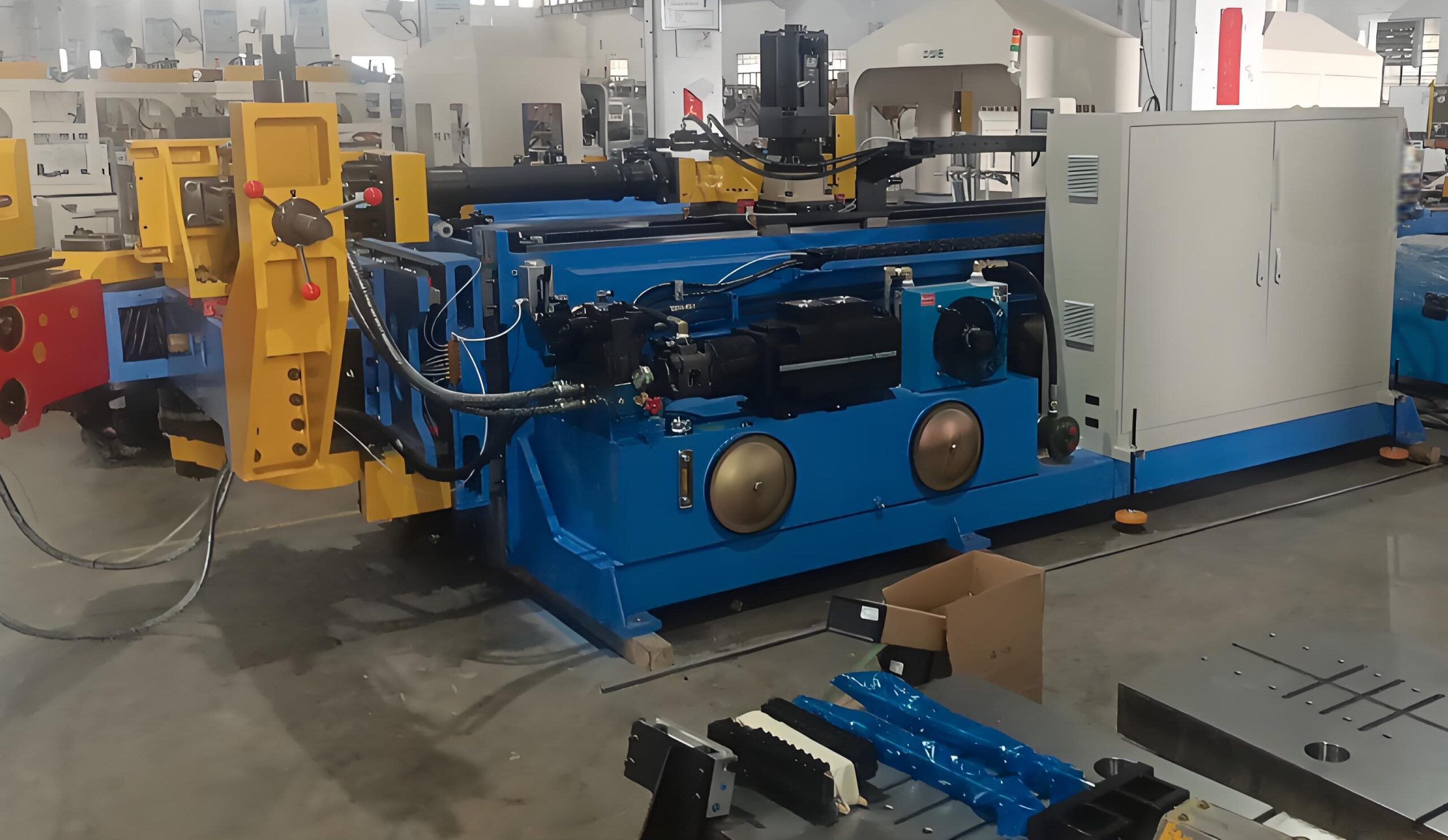

XINJE Metal Bükme Makinesi Sistemi bakır boruları, alüminyum boruları, çelik boruları ve diğer boru malzemelerini bükmek için kullanılır. Üç boyutlu dinamik ekran, işleme simülasyonu ve parazit denetimi gibi özellikleri destekleyen üç boyutlu işlevselliğe sahiptir. Bu sistem hızlı işlem hızı, yüksek işlem doğruluğu, istikrarlı performans ve zengin işlevsellik avantajlarına sahiptir. Havacılık, otomotiv, inşaat, metalurji, kimya endüstrisi ve tıbbi ekipman gibi çeşitli alanlarda uygulanabilir.
Endüstri geçmişi
Metal bükme makinesi, çeşitli endüstrilerde yaygın olarak kullanılan bir metal işleme ekipmanıdır. Öncelikle havacılık, otomotiv, inşaat, metalurji, kimya ve tıbbi ekipman alanlarında kullanılan çeşitli boyut ve şekillerdeki metal boruları bükebilir ve işleyebilir.
Otomotiv endüstrisinde bükme makinesi, egzoz boruları, şanzıman yağı boruları, fren boruları, yakıt boruları ve diğer bileşenlerin üretiminde kullanılan çok önemli bir ekipman parçasıdır. Ev aletleri endüstrisinde, bükme makinesi ayrıca öncelikle soğutucu boru hatlarının, drenaj borularının ve klimalardaki, buzdolaplarındaki ve diğer soğutma ekipmanlarındaki diğer bileşenlerin üretiminde kullanılan kapsamlı uygulamalara sahiptir.
Bu endüstrilerin mevcut durumunu ele alan XINJE, bakır boruları, alüminyum boruları, çelik boruları ve diğer boru malzemelerini bükmek için tasarlanmış metal bükme makinesi sistemini tanıttı. Üç boyutlu dinamik ekran desteği, işleme simülasyonu, parazit denetimi ve diğer işlevler dahil olmak üzere üç boyutlu yeteneklere sahiptir. Bu sistem, hızlı işleme hızı, yüksek işleme doğruluğu, istikrarlı performans ve zengin işlevsellik gibi avantajlar sunarak havacılık, otomotiv, inşaat, metalurji, kimya ve tıbbi ekipman alanlarındaki uygulamalar için uygun hale getirir.
Teknolojik ilke
Metal bükme makinesi esas olarak bakır boruları, alüminyum boruları, çelik boruları ve diğer boru malzemelerini bükmek için kullanılır. Sistem, YBC verilerini eksen konum bilgisine dönüştürür ve servo besleme, döndürme ve bükme hareketi yoluyla boru bağlantı parçalarının şekillendirilmesini sağlar.

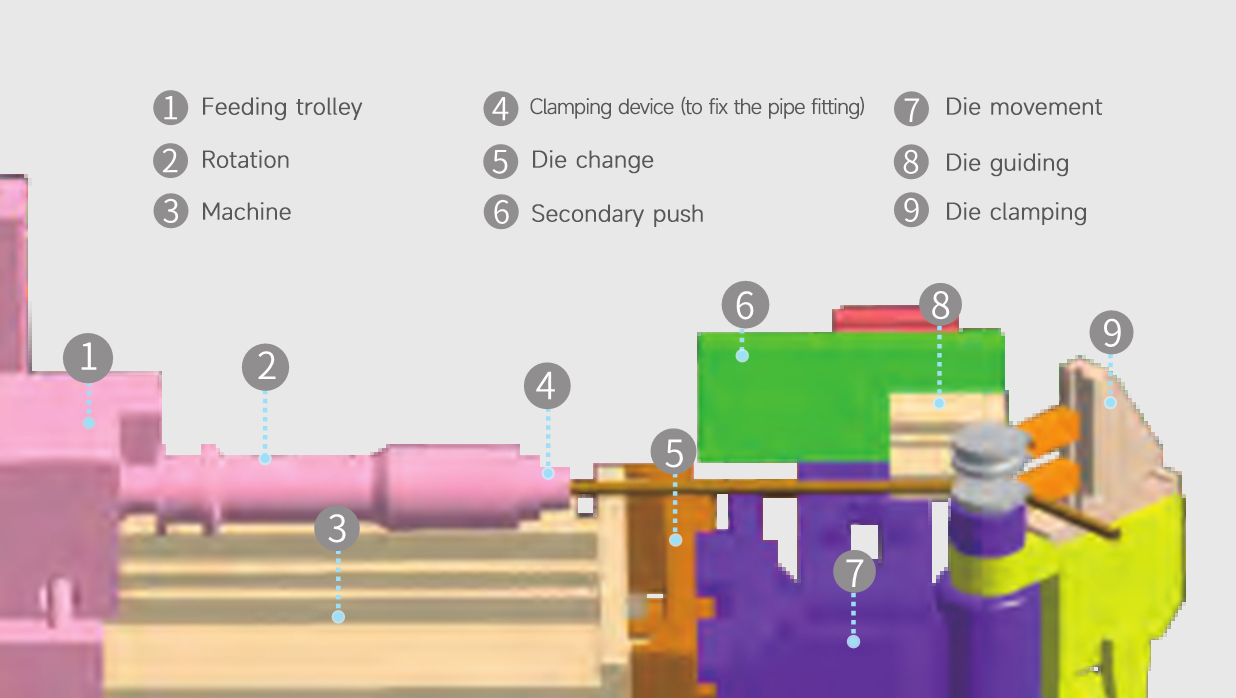

Özel eylemler aşağıdaki gibidir: Besleme arabası Y bekleme konumuna ulaşır ve manuel veya robotik besleme gerçekleşir. Başlat düğmesine bastıktan sonra, araba sabitleme için boru bağlantı parçasını kelepçeler. Çift başlatma düğmelerine basıldığında, sistem boruyu otomatik olarak büker. Bükme tamamlandıktan sonra, boru bağlantı parçası manuel veya mekanik olarak boşaltılır. Bükme eylemleri sistemin kendisi tarafından oluşturulur ve kullanıcılar bükme eylemlerini özel işlevler aracılığıyla da değiştirebilir. Bu sistem, boru bağlantı parçaları için gereksinimlerin çoğunu karşılamak için zengin proses parametrelerine sahiptir.
Kontrol şeması

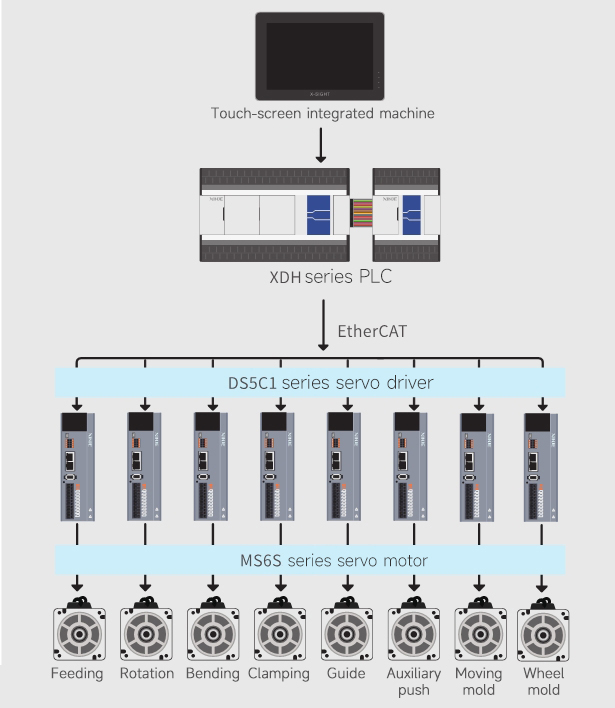

Metal bükme makinesi sistemi Ethercat veri yolu şemasını benimser. Bu kontrol şeması, yüksek konumlandırma doğruluğu, konum hafızası, basit kablolama, yüksek iletişim verimliliği, güçlü parazit önleme yeteneği, ileriye dönük işlev, pürüzsüz eylem ve çeşitli özel eylem seçenekleri gibi avantajlara sahiptir.
Bu sistem çeşitli şekillerde düzenlenebilir: YBC düzenleme, XYZ düzenleme ve 3D dosya düzenleme. Kullanıcılar, doğrudan programlama penceresine Çince talimatlar eklemelerine olanak tanıyan özel düzenleme işlevini de kullanabilirler. Program akışı özlü ve nettir, bu da kullanıcıların sorun gidermesini ve değiştirmesini kolaylaştırır.
Bu sistem çevrimiçi simülasyon ve çevrimdışı simülasyon işlevlerini destekler. Programlamadan sonra, kullanıcılar işleme dosyalarındaki çarpışmaları ve parazitleri kontrol etmek için çevrimdışı simülasyon testi yapabilirler. Simülasyon sonuçlarına dayanarak, kullanıcılar parazitleri önlemek için eylemleri değiştirebilir.
