Genel Özellikler
- 24V DC besleme
- 2-4MB program kapasitesi
- 16 adet sağa ve 1 adet sola olmak üzere genişletme modülleri ekleme imkanı
- Maksimum 542 I/O noktası
- Ethercat Fieldbus (16-32 Eksen)
- 3 Eksen Lineer/Yay Enterpolasyon
- 4 Kanal hızlı sayıcı girişi (1 Faz 80kHz, AB Faz 50kHz) / 4 Eksen 100kHz Pals Çıkışı
- Basit uygulama tarama zamanı 0.01/0.05μs
- X-Net Fieldbus, Modbus, Ethernet haberleşme portları
- Güçlü data işleme kabiliyeti, Xinje PLC Programı ile kolay programlanabilme
- C programlama dili ile fonksiyon blok oluşturma (Xinje PLC Program Tool ile)
- PID fonksiyon blokları, pozisyonlama komutları, yüksek hızlı sayıcı komutları
- Çoklu haberleşme portları RS232, RS485, RJ45
- Genişletilmiş yazılımsal bileşen kapasitesi
| Model | Besleme | Dijital Giriş | Dijital Çıkış | Gerçek Zaman Saati RTC | Haberleşme RS232 | Haberleşme RS485 | Çıkış Tipi | Giriş Tipi | Hızlı Sayıcı Giriş HSC | Pals Çıkışı | Sola Eklenebilir Modül Sayısı | Sağa Eklenebilir Modül Sayısı | Haberleşme XNET |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| XL5E-16R | DC | 8 | 8 | ✓ | ✓ | ✓ | R* | NPN | 3 | X | 1 | 16 | ✓ |
| XL5E-16T | DC | 8 | 8 | ✓ | ✓ | ✓ | T** | NPN | 3 | 2 | 1 | 16 | ✓ |
| XL5E-32T4 | DC | 16 | 16 | ✓ | ✓ | ✓ | T** | NPN | 4 | 4 | 1 | 16 | ✓ |
| XL5E-64T10 | DC | 32 | 32 | ✓ | ✓ | ✓ | T** | NPN | 10 | 10 | 1 | 16 | ✓ |
Not: R* : Röle Çıkış
T** : Transistör Çıkış
T** : Transistör Çıkış

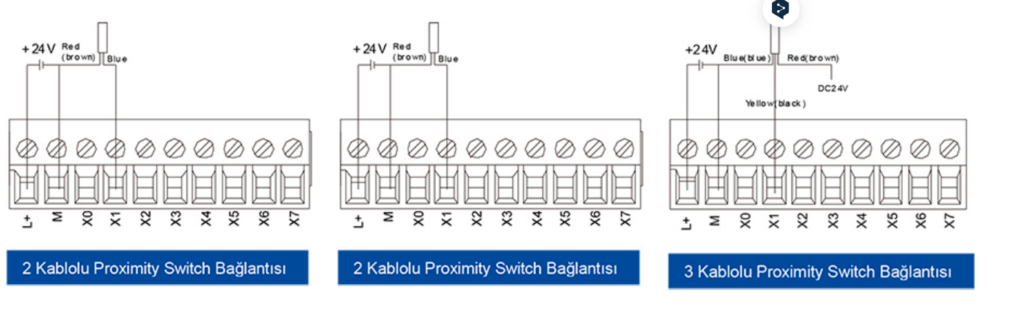

Dijital Giriş Özellikleri
| Özellik | Açıklama |
|---|---|
| Giriş Sinyal Voltajı | 24VDC ±%10 |
| Giriş sinyal akımı | 7mA / 24VDC |
| Giriş sinyali ON akımı | 4.5mA ve üzeri |
| Giriş sinyali OFF akımı | 1.5 mA ve aşağısı |
| Giriş tepkime süresi | Yaklaşık 10ms |
| Giriş sinyali modu | NPN kontak ya da Hızlı sayıcı tetiklemesi |
| Akım yalıtımı | Fotoelektrik yalıtım |
| Giriş sinyal göstergesi | Sinyal geldiğinde yanan LED’ler |
