HMI Panel Nedir? Endüstriyel Operatör Panelleri Rehberi
Modern üretim tesislerinde, makineler ile insanlar arasındaki etkileşim çok önemlidir. Endüstriyel otomasyon sistemleri, karmaşık süreçleri yönetmek için sürekli veri akışına ihtiyaç duyar.
Bu noktada, operatörlerin makinelerle konuşmasını sağlayan arayüzler devreye girer. Peki, sıkça duyduğumuz hmi panel nedir sorusunun teknik karşılığı tam olarak neyi ifade eder?
Bu cihazlar, görsel bir ekran üzerinden makine verilerini izlemeyi ve komut göndermeyi mümkün kılar. Bir operatör paneli nedir diye merak eden teknik profesyoneller için bu sistemler, karmaşık kodları basit grafiklere dönüştüren bir köprü görevi görür.
Doğru arayüz seçimi, üretim hattındaki hataları azaltır ve müdahale süresini hızlandırır. Bu rehber, söz konusu teknolojinin temel işlevlerini ve endüstriyel süreçlerdeki kritik rolünü detaylandırmaktadır.
Önemli Çıkarımlar
- Bu cihazlar, insan ve makine arasındaki iletişimi görselleştirir.
- Karmaşık verileri yönetilebilir grafik arayüzlere dönüştürürler.
- Üretim hatalarını minimize ederek verimliliği artırırlar.
- Mühendisler için hızlı veri takibi ve kontrol imkanı sunarlar.
- Endüstriyel süreçlerdeki müdahale süresini önemli ölçüde kısaltırlar.
Ayrıca şu yazıya da göz atabilirsiniz : HMI Panel Fiyatları 2026: Güncel Fiyatlar ve Seçim Rehberi
HMI Panel Nedir? Temel Tanım ve İşlevsellik

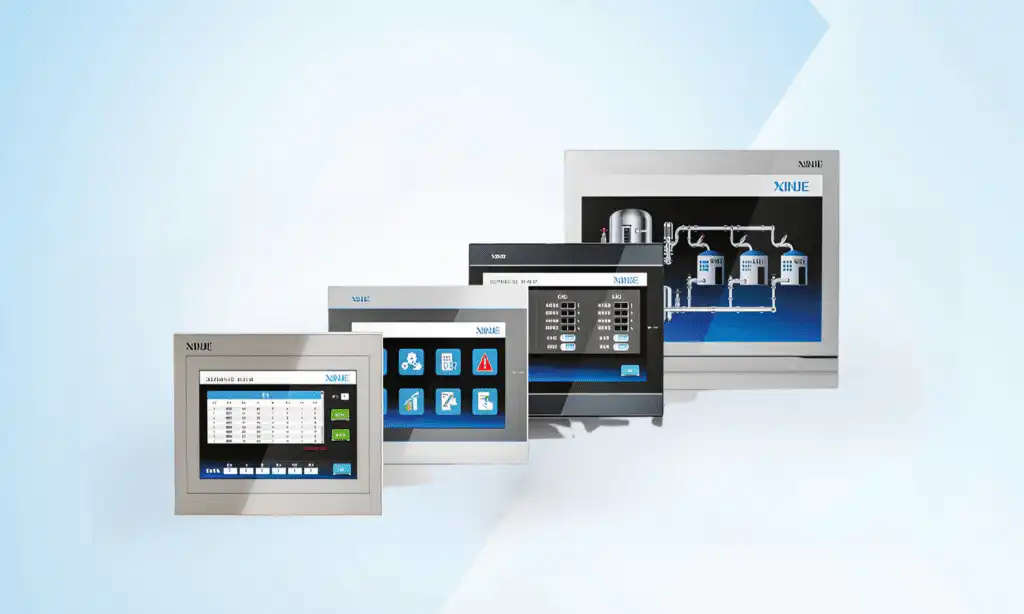

HMI panel (Human Machine Interface), insan ile makine arasında iletişimi sağlayan bir arayüz sistemidir. Operatör paneli olarak da adlandırılan bu cihazlar, üretim süreçlerinin izlenmesini, kontrol edilmesini ve yönetilmesini mümkün kılar. HMI paneller, makinelerden gelen verileri grafiksel olarak sunarak operatörlerin sistemi kolayca analiz etmesine yardımcı olur. Aynı zamanda operatörler, bu paneller üzerinden komut girerek makinelerin çalışma parametrelerini kontrol edebilir. Bu sayede üretim süreçleri daha güvenli, verimli ve hatasız bir şekilde yönetilir.
HMI Panellerin Çalışma Prensibi ve Teknik Altyapısı
HMI paneller, endüstriyel otomasyon sistemlerinde çok önemlidir. Bu sistemlerin güvenilir ve verimli çalışmasını sağlarlar. HMI paneller, makinelerin kontrolünde büyük rol oynar.
Veri İşleme ve Görselleştirme Süreçleri
HMI paneller, bağlı sistemlerden veri toplar. Bu verileri operatörler için anlaşılır bir şekilde gösterir. Bu, veri işleme ve görselleştirme teknolojilerini gerektirir.
- Gerçek zamanlı veri akışı
- Grafik gösterge ve göstergeler
- Alarm ve olay loglarının izlenmesi
Operatörler, makineleri ve prosesleri daha iyi izleyebilir ve kontrol edebilirler.
Haberleşme Protokolleri ve Bağlantı Arayüzleri
HMI paneller, endüstriyel cihazlarla entegre olur. Bu, çeşitli haberleşme protokolleri ve bağlantı arayüzleri sayesinde sağlanır. Modbus ve Profibus gibi protokoller sıkça kullanılır.
- Modbus: Endüstriyel cihazlar arasında yaygın bir protokol.
- Profibus: Yüksek hızlı veri iletimi için önemli bir protokol.
- Ethernet/IP: Modern endüstriyel otomasyon sistemlerinde kullanılan bir standard.
Bu protokoller ve arayüzler, HMI panellerin PLC ve diğer cihazlarla sorunsuz haberleşmesini sağlar. Böylece plc hmi bağlantısı güvenilir ve verimli olur.
HMI paneller, sadece veri görselleştirme ve kontrol ile sınırlı değildir. Sistemlerin daha akıllı ve entegre çalışmasını sağlarlar.
Endüstriyel Otomasyonda HMI Panel Kullanım Amaçları
Operatör panelleri, endüstriyel otomasyonun önemli bir parçasıdır. Bu paneller, süreçleri daha verimli ve güvenli hale getirir. Ayrıca, kontrolü daha iyi bir şekilde sağlarlar.
Operatör Kontrolü ve İzleme Kolaylığı
HMI paneller, operatörlerin süreçleri izlemesine ve kontrol etmesine olanak tanır. Dokunmatik ekran teknolojisi ile donatılmış paneller, kullanıcı dostu arayüzler sunar. Bu sayede operatörler, sistemleri daha etkin bir şekilde yönetebilirler.
Operatörler, HMI paneller üzerinden proses değerlerini izleyebilir. Gerektiğinde müdahale edebilir ve sistem konfigürasyonlarını değiştirebilirler. Bu, üretim süreçlerini daha esnek ve verimli hale getirir.
Hata Teşhisi ve Alarm Yönetimi
HMI paneller, endüstriyel otomasyon sistemlerinde hata teşhisi ve alarm yönetimi için kritik bir rol oynar. Sistemde bir arıza veya anormal durum oluştuğunda, HMI panelde belirgin bir şekilde görülür.
Bu sayede operatörler, sorunlara hızlıca müdahale edebilir. Alarm sinyalleri ve hata mesajları, operatörlerin problemi tanımlamasına yardımcı olur. Bu, üretim süreçlerinin kesintisiz devam etmesini sağlar.
PLC ve SCADA Sistemleri ile HMI Bağlantısı
PLC ve SCADA sistemleri ile HMI entegrasyonu, endüstriyel süreçleri daha iyi yönetmenize yardımcı olur. Bu sayede makineleri ve prosesleri daha etkin bir şekilde izleyebilirsiniz.
PLC ile HMI Arasındaki Veri Akışı
PLC ve HMI arasındaki veri akışı, endüstriyel otomasyonun temelini oluşturur. PLC, sensörlerden ve makinelerden gelen verileri işler ve HMI’ye gönderir. HMI, bu verileri operatörler için anlaşılır bir şekilde sunar.
Veri akışının temel adımları:
- PLC, proses verilerini toplar ve işler.
- İşlenen veriler, HMI’ye iletilir.
- HMI, bu verileri görselleştirerek operatörlere sunar.
- Operatörler, HMI üzerinden PLC’yi kontrol edebilir.
Ayrıca şu yazıya da göz atabilirsiniz : PLC ve Remote I/O
SCADA Sistemlerinde HMI’nın Rolü ve Konumu
SCADA sistemleri, geniş alanlardaki prosesleri izlemek ve kontrol etmek için kullanılır. HMI, SCADA sistemlerinin bir parçası olarak, operatörlerin sistem genelindeki verileri izlemesine ve kontrol işlemlerini gerçekleştirmesine olanak tanır.
SCADA sistemlerinde HMI’nın rolü:
- Gerçek zamanlı veri izleme ve analiz.
- Alarm ve olay yönetimi.
- Uzaktan kontrol ve komut girişi.
- Sistem performansı ve güvenilirliği hakkında detaylı bilgi sağlar.
PLC ve SCADA sistemleri ile HMI entegrasyonu, endüstriyel otomasyonun verimliliğini ve güvenilirliğini artırır. Bu entegrasyon, operatörlerin daha etkin kararlar almasına ve prosesleri daha iyi kontrol etmesine olanak tanır.
HMI Panel Çeşitleri: Dokunmatik ve Endüstriyel Modellerin Karşılaştırılması
HMI paneller, endüstriyel otomasyon sektöründe farklı ihtiyaçlara cevap verir. Bu paneller, dokunmatik ve endüstriyel modeller olarak iki ana kategoriye ayrılır.
Dokunmatik Ekran Teknolojileri ve Avantajları
Dokunmatik ekran teknolojisi, kullanıcıların ekrana dokunarak sistemleri kontrol etmesini sağlar. Bu teknoloji, kapasitif ve rezistif olmak üzere iki ana türde bulunur.
Kapasitif dokunmatik ekranlar, yüksek hassasiyet ve çoklu dokunma özelliği sunar. Rezistif ekranlar ise daha düşük maliyetli ve her türlü nesneye dokunabilme özelliği taşır.
- Kapasitif dokunmatik ekranların avantajları:
- Yüksek hassasiyet
- Çoklu dokunma desteği
- Daha uzun ömür
- Rezistif dokunmatik ekranların avantajları:
- Daha düşük maliyet
- Her türlü nesneyle etkileşim
Zorlu Ortamlar İçin Endüstriyel Panel Çözümleri
Endüstriyel ortamlar, yüksek sıcaklık, toz ve nem gibi zorlu koşullara sahiptir. Bu ortamlar için tasarlanan HMI paneller, IP67 ve IP69K gibi yüksek koruma sınıfları ile dayanıklıdır.
| Özellik | Dokunmatik HMI | Endüstriyel HMI |
|---|---|---|
| Ekran Teknolojisi | Kapasitif/Rezistif | Endüstriyel Dokunmatik/Butonlu |
| Koruma Sınıfı | IP65 (genellikle) | IP67, IP69K |
| Çalışma Sıcaklığı | 0°C – 50°C | -20°C – 70°C |
| Maliyet | Daha düşük | Daha yüksek |
Endüstriyel HMI paneller, zorlu ortam koşullarına dayanıklı ve gelişmiş özellikleriyle tercih edilir.
Endüstriyel Otomasyon Sistemlerinde HMI Kullanım Alanları
HMI panelleri, endüstriyel otomasyonun önemli bir parçasıdır. Bu paneller, makineleri daha iyi kontrol etmek için operatörler için kullanılır.
Üretim Hatları ve Montaj İstasyonları
Üretim hatları ve montaj istasyonlarında HMI panelleri kullanılır. Bu paneller, üretim sürecini izler ve kontrol eder. Operatörler, üretim hattının durumunu anlık olarak görür ve gerektiğinde müdahale edebilir.
Büyük üretim tesislerinde, HMI panelleri üretim sürecini daha verimli hale getirir. Aşağıdaki tabloda, HMI panellerinin kullanım avantajları yer almaktadır:
| Kullanım Alanı | Açıklama | Avantajları |
|---|---|---|
| Üretim Hatları | Üretim süreçlerinin izlenmesi ve kontrol edilmesi | Verimliliğin artması, hata oranının düşmesi |
| Montaj İstasyonları | Montaj süreçlerinin kontrol edilmesi ve izlenmesi | Üretim kalitesinin artması, operatör hatalarının azalması |
Enerji Yönetimi ve Bina Otomasyonu
HMI panelleri, enerji yönetimi ve bina otomasyonunda da önemli bir rol oynar. Bu sistemler, enerji tüketimini optimize etmek ve enerji verimliliğini artırmak için kullanılır.
HMI panelleri, enerji yönetim sistemlerinde enerji tüketimini izler ve kontrol eder. Bu sayede, enerji israfı azalır ve maliyetler düşer.
Aşağıdaki tabloda, HMI panellerinin kullanım alanları yer almaktadır:
| Kullanım Alanı | Açıklama | Avantajları |
|---|---|---|
| Enerji Yönetimi | Enerji tüketiminin izlenmesi ve kontrol edilmesi | Enerji verimliliğinin artması, maliyetlerin düşmesi |
| Bina Otomasyonu | Bina içi sistemlerin kontrol edilmesi ve izlenmesi | Konforun artması, enerji tüketiminin optimize edilmesi |
HMI Seçiminde Dikkat Edilmesi Gereken Teknik Kriterler
HMI panelleri, endüstriyel otomasyon sistemlerinin merkezidir. Doğru seçim yapmak, sistemlerin verimliliği ve kullanıcı deneyimi için çok önemlidir.
Ekran Boyutu ve Çözünürlük Seçimi
Ekran boyutu ve çözünürlüğü, HMI seçiminde önemli teknik kriterlerdir. Uygun bir ekran boyutu, operatörün rahat çalışmasını sağlar. Çözünürlük, bilgilerin netliğini etkiler.
Yüksek çözünürlüklü ekranlar, daha fazla bilgi sunar. Ancak, daha fazla işlem gücü gerektirir. Bu nedenle, ekran boyutu ve çözünürlük, sistem gereksinimleri ve operatör ihtiyaçlarına göre belirlenmelidir.
| Ekran Boyutu | Çözünürlük | Uygulama Alanları |
|---|---|---|
| 7-10 inç | 800×480 | Küçük ölçekli otomasyon projeleri, basit kontrol işlemleri |
| 12-15 inç | 1024×768 | Orta ölçekli otomasyon projeleri, kompleks kontrol işlemleri |
| 18-21 inç | 1280×1024 | Büyük ölçekli otomasyon projeleri, detaylı izleme ve kontrol |
Çevresel Koşullara Dayanıklılık (IP Sınıfları)
Endüstriyel ortamlarda kullanılan HMI panelleri, çeşitli çevresel faktörlere maruz kalabilir. Bu nedenle, HMI seçiminde çevresel koşullara dayanıklılık önemlidir. IP (Ingress Protection) sınıfları, bir cihazın katı partiküllere ve sıvılara karşı korunaklılığını belirtir.
IP sınıfları, iki haneli bir kod ile ifade edilir. İlk rakam, katı partiküllere karşı koruma düzeyini, ikinci rakam ise sıvılara karşı koruma düzeyini gösterir. Örneğin, IP65 derecesine sahip bir HMI, toza karşı tam koruma sağlar ve her yönden suyun püskürtülmesine karşı dayanıklıdır.
| IP Sınıfı | Katı Partiküllere Karşı Koruma | Sıvilara Karşı Koruma | Uygun Uygulama Alanları |
|---|---|---|---|
| IP54 | Toza karşı kısmi koruma | Her yönden sıçrayan suya karşı koruma | İç ortam uygulamaları, hafif endüstriyel ortamlar |
| IP65 | Toza karşı tam koruma | Her yönden suyun püskürtülmesine karşı koruma | Dış ortam uygulamaları, zorlu endüstriyel ortamlar |
| IP67 | Toza karşı tam koruma | 1 metreye kadar suya daldırma | Aşırı zorlu endüstriyel ortamlar, suya maruz kalma ihtimali olan uygulamalar |
Global Mekatronik ile HMI Çözümlerinde Verimlilik
Global Mekatronik, endüstriyel otomasyon sistemlerinde verimliliği artırmak için HMI çözümlerini başarıyla entegre etmektedir. Şirketin uzman mühendislik yaklaşımı ve özelleştirilmiş otomasyon paneli hizmetleri, endüstriyel operasyonlarda önemli bir rol oynamaktadır.
Mühendislik Yaklaşımı
Global Mekatronik’in mühendislik yaklaşımı, HMI panellerinin tasarımı ve entegrasyonu konusunda yüksek düzeyde özelleştirme imkanı sunar. Bu yaklaşım, endüstriyel otomasyon sistemlerinin spesifik ihtiyaçlarına göre çözümler üretmeyi sağlar.
Mühendislik ekibi, PLC HMI bağlantısı konusunda uzmanlaşarak, sistemlerin sorunsuz çalışmasını garanti eder. Bu bağlantının optimizasyonu, endüstriyel operasyonların verimliliğini doğrudan etkiler.
Özelleştirilmiş Otomasyon Paneli Hizmetleri
Global Mekatronik’in özelleştirilmiş otomasyon paneli hizmetleri, endüstriyel otomasyon sistemlerinin gereksinimlerine göre tasarlanmıştır. Bu hizmetler, HMI panellerinin kullanıcı dostu arayüzler ile donatılmasını sağlar.
- Özelleştirilmiş HMI panelleri
- PLC ile entegre çözümler
- Endüstriyel otomasyon sistemlerine özel tasarım
Bu özelleştirilmiş çözümler, endüstriyel operasyonlarda verimliliği artırır ve hata oranını düşürür. Global Mekatronik’in uzmanlığı, endüstriyel otomasyon sistemlerinin geleceğe hazır hale getirilmesinde önemli bir faktördür.
Operatör Paneli Kullanımında Güvenlik ve Ergonomi Standartları
Endüstriyel otomasyon, operatör paneli kullanımında güvenlik ve ergonomiye büyük değer verir. Bu paneller, endüstriyel süreçleri kontrol ve izleme için kritik bir rol oynar.
Operatör panelinin tasarımı ve kullanımı, iş verimliliğini ve güvenlik düzeyini doğrudan etkiler. Bu bölüm, bu konudaki standartları inceleyecek.
Ayrıca şu yazıya da göz atabilirsiniz: Remote I/O
Kullanıcı Arayüzü (UI) Tasarımının Önemi
Kullanıcı arayüzü tasarımı, operatör panelinin etkin kullanımını sağlar. İyi bir UI tasarımı, operatörlerin sistemleri daha kolay kontrol etmesini ve izlemesini kolaylaştırır.
Bu, hataların azaltılmasına ve verimliliğin artırılmasına katkıda bulunur. Ayrıca, operatörlerin yorgunluğunu azaltır.
- Kullanıcı dostu arayüz tasarımı
- Açık ve anlaşılır görselleştirme
- Kolay erişilebilirlik
İş Sağlığı ve Güvenliği Açısından HMI
HMI panelleri, endüstriyel otomasyon sistemlerinde operatörler ve makineler arasında iletişim sağlar. Bu, iş sağlığı ve güvenliği açısından kritik bir öneme sahiptir.
HMI panellerinin doğru tasarlanması ve kullanımı, operatörlerin güvenliğini ve iş kazalarını önler. Ergonomik bir tasarım, uzun süreli çalışma koşullarını iyileştirir.
| Güvenlik Özelliği | Açıklama | Avantajı |
|---|---|---|
| Acil Stop Butonu | Acil durumlarda sistemi durdurur | Operatör güvenliğini sağlar |
| Koruyucu Kaplamalar | Paneli çevresel etkilere karşı korur | Dayanıklılığı artırır |
| Ergonomik Tasarım | Operatör konforunu artırır | Verimliliği artırır |
Geleceğin Endüstriyel Panelleri: IIoT ve Akıllı Fabrikalar
IIoT ve akıllı fabrikalar, endüstriyel otomasyonun geleceğini şekillendiriyor. Endüstriyel paneller, bu dönüşümün merkezinde yer alıyor. Böylece, daha akıllı ve entegre üretim süreçlerinin önünü açıyorlar.
Endüstri 4.0 Entegrasyonu
Endüstri 4.0’ın temel unsurlarından biri olan IIoT, endüstriyel panellerin gelişimini etkiliyor. Dokunmatik panel otomasyon çözümleri, IoT ile entegre olarak üretim süreçlerini daha verimli hale getiriyor.
Endüstri 4.0 entegrasyonu ile HMI panelleri, sadece operatör kontrolü sağlamakla kalmıyor. Aynı zamanda, üretim verilerini analiz ederek karar verme süreçlerini destekliyor.
Bulut Tabanlı İzleme ve Uzaktan Erişim
Bulut tabanlı izleme ve uzaktan erişim, endüstriyel otomasyon sistemlerinin esnekliğini artırıyor. HMI panelleri, bulut teknolojisi ile entegre olarak, üretim süreçlerinin uzaktan izlenmesine ve yönetilmesine olanak tanıyor.
Bu sayede, üretim tesislerinde meydana gelen olaylara anında müdahale edilebiliyor. Böylece, olası arızalar minimize edilebiliyor. Endüstriyel otomasyon sistemleri, daha esnek ve proaktif bir yapı kazanıyor.
Sonuç
HMI panel nedir sorusunun cevabı, endüstriyel otomasyon sistemlerinin önemli bir parçasıdır. PLC HMI bağlantısı ile operatör panelleri, üretim süreçlerini daha verimli yapmaktadır.
Global Mekatronik olarak, HMI panelleri ve PLC sistemleri entegrasyonu konusunda uzmanlaşmışız. Endüstriyel otomasyon ihtiyaçlarınıza çözüm üretiyoruz.
Operatör panelleri ve PLC HMI bağlantısı hakkında daha fazla bilgi almak istiyorsanız, bizimle iletişime geçebilirsiniz. Projelerinizi hayata geçirmek için biz yanınızdayız.
